Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | BOTO |
Orzecznictwo: | CE ISO |
Numer modelu: | BT-TMAX-80(A~F) |
Minimalne zamówienie: | 1 zestaw |
Szczegóły pakowania: | drewniana skrzynka |
Czas dostawy: | 5-25 dni |
Zasady płatności: | L/C, T/T, Western Union |
Możliwość Supply: | 100 zestawów/zestawów na miesiąc |
Wymiary wewnętrzne SxWxG (mm): | 400x500x400 | Wymiary zewnętrzne SxWxG (mm): | 950x1650x950 |
---|---|---|---|
Zakres temperatury: | Niska temperatura (A: 25 ° CB: 0 ° CC: -20 ° CD: -40 ° CE: - 60 ° CF: - 70 ° C) Wysoka temperatura 1 | Zakres wilgotności: | 20% ~ 98% RH (można dostosować) |
Dokładność analityczna / Równomierność rozkładu temperatury i wilgotności: | <i>0.1°C;</i> <b>0,1°C;</b> <i>0.1% RH/±2.0°C;</i> <b>0,1% RH/±2,0°C;</b> <i>±3.0% RH</i> <b>±3,0% w | ||
High Light: | Programowalne komory do testów środowiskowych SUS304,programowalne komory do testów środowiskowych 98% RH,programowalne komory do testów środowiskowych ISO |

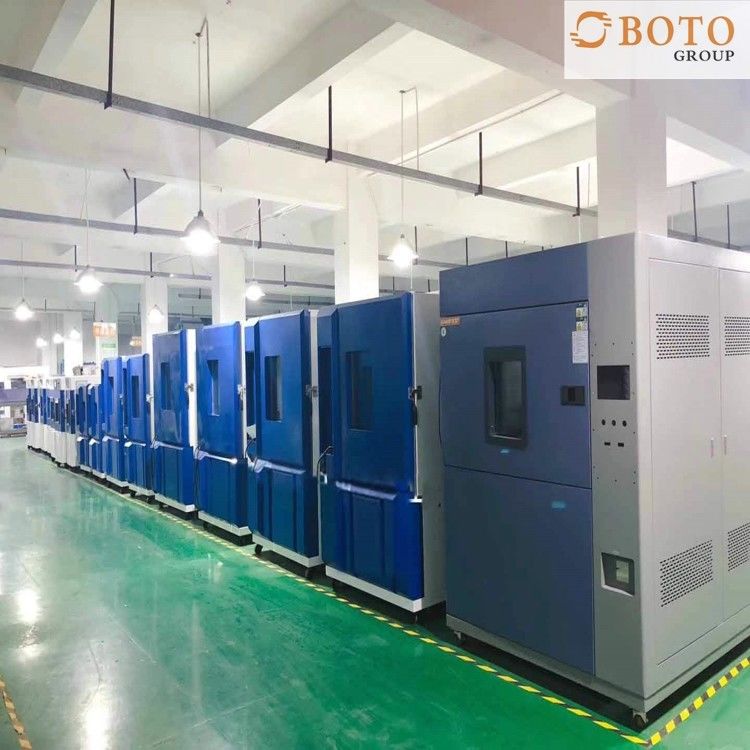

Szafa klimatyczna Szafy do kontroli wilgotności i temperatury Programowalna komora środowiskowa
Komora do pomiaru temperatury i wilgotnościsłuży do testowania różnych rodzajów materiałów pod kątem ich tolerancji na ciepło, zimno, suchość, wilgotność.Jest stosowany do kontroli jakości wszystkich rodzajów produktów elektronicznych, urządzeń elektrycznych i produktów z komunikacji, instrumentów, samochodów, tworzyw sztucznych, metali, żywności, chemii, materiałów budowlanych, przemysłu medycznego i lotniczego.
Testy temperatury i wilgotności pomagają określić zachowanie komponentów w trudnych warunkach testowych i środowiskach, które obejmują zmienne środowisko, wysoką temperaturę i różną wilgotność względną.Testy można przeprowadzać przy stałej temperaturze i wilgotności w stanie statycznym i można je przeprowadzać w stanie dynamicznym, w którym wilgoć jest wykorzystywana do wywołania awarii komponentów lub materiałów.
Główne cechy
1. Skrzynka do testowania stałej temperatury i wilgotności składa się głównie z panelu sterowania, panelu rozdzielczego, warstwy izolacyjnej, wentylatora nawiewnego, nagrzewnicy, nawilżacza i agregatu chłodniczego.Główne specyfikacje można podzielić na 6 standardowych rozmiarów i 10 specyfikacji w różnych warunkach.
2. Kontroler można podłączyć do komputera przez interfejs LAN.Użytkownicy mogą projektować programy na ekranie komputera, gromadzić dane i zapisy testowe, wywoływać wykonanie programu, zdalnie sterować przełącznikiem maszyny i wykonywać inne funkcje.
3. Zastosowanie wieloskrzydłowego wentylatora nawiewnego o silnej cyrkulacji powietrza, aby uniknąć martwego kąta, aby temperatura i wilgotność w pomieszczeniu była równomierna.
4. Kompletne urządzenie zabezpieczające, jeśli wystąpią nienormalne warunki, ekran sterownika automatycznie wyświetli stan błędu, odetnie wyłącznik zasilania i zapewni metody rozwiązywania problemów.
Dostępny model
Model | TMAX-80(A~F) | TMAX-150 (A~F) | TMAX-225 (A~F) | TMAX-408(A~F) | TMAX-800(A~F) | TMAX-1000 (A~F) |
Wymiar wewnętrzny SxWxG (mm) |
400x500x400 | 500x600x500 | 600x750x500 | 600x850x800 | 1000x1000x800 | 1000x1000x1000 |
Wymiary wewnętrzne SxWxG (mm) | 950x1650x950 | 1050x1750x1050 | 1200x1900x1150 | 1200x1950x1350 | 1600x2000x1450 | 1600x2100x1450 |
Zakres temperatury |
Niska temperatura (A:25 °CB:0 °CC:-20 °CD:-40 °CE:-60 °CF:-70 °C) Wysoka temperatura 150°C Zakres temperatur można dostosować;
|
|||||
Zakres wilgotności | 20% ~ 98% RH (10%-98% RH / 5%-98% RH, jest specjalnym warunkiem opcjonalnym, wymaga osuszacza) | |||||
Dokładność analityczna/ Równomierność dystrybucji temperatura i wilgotność |
0,1°C;0,1% RH/±2,0°C;±3,0% wilgotności względnej |
A. Testowanie parametru
Zakres temperatury | -60 ℃ ~ + 150 ℃ (typ chłodzony powietrzem) |
Zakres wilgotności |
20%-98% RH (zakres dystrybucji jest następujący)
|
Szybkość chłodzenia (bez obciążenia) | Około 1 ℃/min |
Szybkość ogrzewania (bez obciążenia) | Około 3 ℃/min |
Stabilność temperatury | ± 0,5 ℃ |
Dokładność analityczna temperatury | 0,01 ℃ |
Precyzja kontroli wilgotności | ± 2% wilgotności względnej |
Równomierność temperatury | ±2.0 ℃ |
Równomierność wilgotności | ≤±3%RH (+2,-3%RH) |
Hałas pracy | Poziom dźwięku jest mniejszy niż 75 dB (A) (zmierzony w dźwiękoszczelnym pomieszczeniu o temperaturze otoczenia 25 C i mniejszym echa; zmierzono średnią wartość 8 punktów za pomocą ważenia A; zmierzony poziom każdego punktu testowego wynosi 1 metr od hałasu źródło i wysokość 1 metr od ziemi). |
Materiał pudełek wewnętrznych i zewnętrznych | SUS # 304 |
Źródło światła zewnętrznego pudełka | Lampa o wysokiej jasności |
Projekt strukturalny stratosfery | Skuteczne unikanie kondensacji w górnej części pudełka |
Okno obserwacyjne | Użycie próbki do obserwacji (szer.*dł. 28*35 cm) |
Antypotna konstrukcja okien | Elektryczne urządzenie grzewcze zapobiegające kondensacji wody i gazu (40 W) |
Otwory testowe
|
Może być używany do podłączenia zewnętrznego testowego przewodu zasilającego i sygnału (średnica 50 mm) |
Koło pasowe maszyny | Koła pasowe są ruchome i ustawiane za pomocą mocnych śrub (200 kg/koło) |
Warstwa izolacyjna |
sztywna pianka poliuretanowa (jego zalety to: 1. Wysoka wydajność i oszczędność energii, bezszwowe po napełnieniu, silne wiązanie po utwardzeniu. 2. Odporność na wstrząsy sejsmiczne i ściskanie, brak pęknięć, rozpadów, odpadania po zestaleniu. 3. Ma bardzo niską temperaturę przewodności cieplnej, odporność na warunki atmosferyczne i zachowanie ciepła. 4. Izolacja o wysokiej wydajności, izolacja akustyczna, wodoodporna i odporna na wilgoć po utwardzeniu. 5. wodoodporność jest dobra, ponieważ otwór pianki jest zamknięty, stopień uszczelnienia wynosi 95%, a woda deszczowa nie przeniknie przez otwór. |
Regał wewnętrzny | Ruchome, regulowane kratki i dwie kratki ze stali nierdzewnej (5,0 cm na kratkę) |
Drzwi skrzynki
|
Dwukanałowa izolacja cieplna i szczelny gaz skutecznie izolują wyciek temperatury zewnętrznej |
Ochrona przed wyciekiem/przepięciami | BEZPIECZNIK.Elektroniczna ochrona przeciwprzepięciowa RC dla wyłączników upływowych |
Wewnętrzne automatyczne urządzenie wykrywające i zabezpieczające kontrolera |
1. Wykrywanie transmisji danych między mikrokomputerami 2. Czujnik temperatury/wilgotności → przerwanie obwodu lub zwarcie (+/- OVER) 3. Zabezpieczenie przed wysoką/niską temperaturą warstwy 1 przed przegrzaniem → Ustawienia sterowania pracą zabezpieczenie przed przegrzaniem w wysokiej i niskiej temperaturze |
Interfejs wykrywania i kontroli usterek (urządzenie do automatycznego wykrywania i ochrony przed usterkami zewnętrznymi) |
1. Zabezpieczenie przed przegrzaniem w wysokiej temperaturze drugiej warstwy → Elektroniczne urządzenie zabezpieczające przed przegrzaniem w wysokiej temperaturze 2. Ochrona przed przegrzaniem w wysokiej temperaturze warstwy 3 → Urządzenie zabezpieczające przed przegrzaniem w wysokiej temperaturze 3. Ochrona spalania odcinanego wodą → Ochrona przed wilgocią i odcięciem wody przed spalaniem powietrza 4. Ochrona sprężarki → Ochrona ciśnienia czynnika chłodniczego i ochrona przed przeciążeniem. 5. Rozszerzone urządzenie zabezpieczające → Zarezerwować dwa zestawy urządzeń zabezpieczających rozszerzających wejścia wykrywania błędów do użytku. |
Usterka nienormalna ochrona | Odciąć zasilanie sterowania i wskazanie przyczyny błędu oraz sygnał wyjścia alarmu w przypadku wystąpienia nieprawidłowego błędu. |
Aktywny wskaźnik braku wody | Inicjatywa monituje o brak wody w maszynie. |
Dynamiczna ochrona przed wysoką i niską temperaturą | Dynamiczna regulacja wartości ochrony wysokiej i niskiej temperatury z warunkami ustawień. |
Normalna ochrona temperatury | Po wyłączeniu obszar testowy maszyny będzie chroniony automatycznie poprzez obniżenie do normalnej temperatury. |
Tryb sterowania
|
1. System sterowania automatycznie dostosowuje działanie lodówki do warunków testowych, tak aby sprzęt był w jak najlepszym stanie energooszczędnym. 2. Wydajność chłodnicza parownika jest przełączana przez zawór elektromagnetyczny sterowany przez układ sterowania. 3. Obwód chłodzenia powietrza powrotnego sprężarki. |
Metody pracy |
Kompresja pierwszego rzędu jest przyjęta dla modelu 0 ~ 40 ℃. Binarne chłodzenie kaskadowe przyjmuje się w temperaturze 40 ~ 70 ℃. |
Sprężarka chłodnicza | Oryginalna importowana francuska sprężarka Taikang w pełni zamknięta, niskoszumowa sprężarka wirnikowa. |
Chłodziwo | R404a/R23 (wskaźnik zubożenia warstwy ozonowej wynosi 0, R23 stosowany jest w kaskadowym układzie chłodniczym). |
Skraplacz |
Chłodzony powietrzem: Żebrowany wymiennik ciepła. Chłodzony wodą: płaszczowo-rurowy wymiennik ciepła. |
Parownik | Żebrowany wymiennik ciepła (stosowany również jako osuszacz). |
Płytowy wymiennik ciepła |
Płytowy lutowany wymiennik ciepła ze stali nierdzewnej (zastosowany kaskadowy system chłodzenia). |
Urządzenie dławiące | Zawór rozprężny + kapilara. |
