Limit testowy
Ten sprzęt testowy jest odpowiedni dla:
Produkty elektryczne, elektroniczne, komponenty, komponenty i materiały są przechowywane w środowiskach o wysokiej i niskiej temperaturze
Testy przystosowania do przechowywania, transportu i użytkowania.
Ten sprzęt testowy jest zabroniony:
Testowanie lub przechowywanie materiałów łatwopalnych, wybuchowych, lotnych
Badanie lub przechowywanie próbek substancji żrących
Testowanie lub przechowywanie próbek biologicznych
Testowanie lub przechowywanie próbek o silnych źródłach emisji elektromagnetycznej
Objętość, rozmiar i waga
| Rozmiar (cm) |
HJ-6 |
HJ-8 |
HJ-12 |
HJ-16 |
HJ-20 |
HJ-24 |
HJ-28 |
| Pudełko wewnętrzne (D*H*W) |
200*200*150 |
200*200*200 |
200*200*300 |
200*200*400 |
200*200*500 |
200*200*600 |
200*200*700 |
| Skrzynka zewnętrzna (D*H*W) |
220*250*270 |
220*250*320 |
220*250*420 |
220*250*520 |
220*250*620 |
220*250*720 |
220*250*720 |
| Wydajność |
|
| Przetestuj warunki środowiskowe |
Temperatura otoczenia wynosi +25°C, wilgotność względna ≤ 85%, a w komorze badawczej nie ma próbki. |
| Zakres wysokich temperatur |
85°C (150°C) |
| Zakres niskich temperatur |
A: +25°CB:0°CC:-20°C :-40°CE:-60°CF:-70°C) |

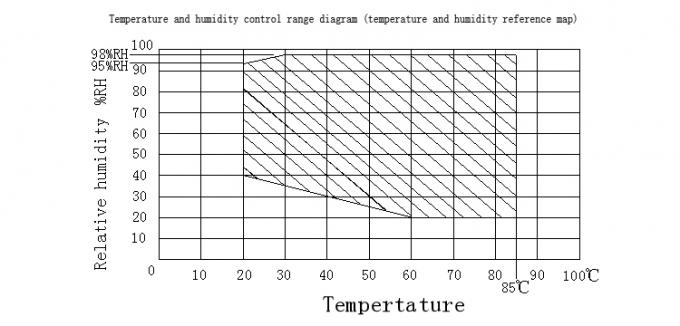

| Zakres wilgotności |
30-80% (Dostosuj 10% - 98%) |
| Wahania temperatury |
±0,5°C |
| Dokładność rozkładu temperatury |
±2.0°C |
| Wahania wilgotności |
± 5% RH (tylko wilgotne ciepło) |
| Dokładność dystrybucji wilgotności |
±5,0%.(tylko wilgotne ciepło) |
| Sytuacja obciążenia |
Przestrzeń testowa zajmuje nie więcej niż trzy czwarte całkowitej przestrzeni i nie ma ciepła. |
| metoda testowania |
Sprzęt do testowania temperatury GB / T 5170.2-1996 |
| GB / T 5170.5-1996 Sprzęt do testu wilgotnego ciepła (tylko typ wilgotnego ciepła) |
Struktura
1. Struktura izolacji termicznej
Materiał ściany zewnętrznej: wysokiej jakości stal nierdzewna 304 / malowanie blachy stalowej walcowanej na zimno
Materiał ścianki wewnętrznej: wysokiej jakości stal nierdzewna 304
Materiał izolacji skrzynki: ognioodporna ognioodporna sztywna pianka poliuretanowa
Izolacja drzwi: sztywna pianka poliuretanowa ognioodporna trudnopalna.
2.Kanał klimatyzacji
Wentylator promieniowy, tryb powietrza powrotnego: nadmuch powietrza na sprzęt, powietrze powrotne
Grzałka, parownik, dopływ i odpływ wody, czujnik temperatury.
3. Standardowa konfiguracja skrzynki testowej
Okno 250x320x40mm 3-warstwowa warstwa próżniowa
Wybuchowy uchwyt
Zawias drzwi: SUS #304
Światło pudełkowe PL światło 11W
Otwór ołowiany: φ50mm 1
4. Drzwi
Drzwi jednoskrzydłowe, lewe otwarte, klamka po prawej stronie.Z oknem obserwacyjnym 250*320 mm, oświetleniem,
Elektryczne urządzenie grzewcze zapobiegające kondensacji ościeżnicy okiennej/ościeżnicy
5. Panel sterowania Wyświetlacz kontrolera, nastawnik ochrony przed nadmierną temperaturą
6. Pomieszczenie mechaniczne Agregat chłodniczy, taca na wodę, otwór odpływowy
7. Szafa sterownicza dystrybucji, tablica rozdzielcza, wentylator wyciągowy
8. Grzałka System grzewczy: żebrowana rura cieplna ze stali nierdzewnej nagrzewnica elektryczna do ogrzewania w trybie cyrkulacji powietrza
9. Nawilżacz System nawilżania typu kotłowego, krążący w systemie kanałów powietrznych.
10. Otwór na kabel zasilający i otwór spustowy znajdują się z tyłu szafy

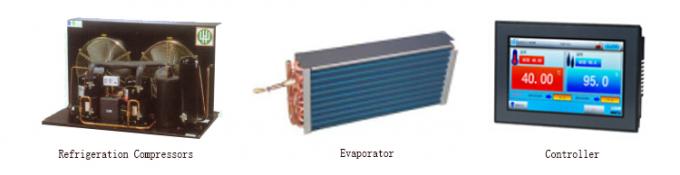

System chłodzenia
1. Skraplacz Rurowy wymiennik ciepła chłodzony wodą.
2. System rozszerzający System chłodniczy (kapilarny) do kontroli wydajności.
3. Skraplacz parowania Wymiennik ciepła płytowy lutowany ze stali nierdzewnej.
4. Tryb sterowania lodówką Sterownik systemu sterowania automatycznie dostosowuje warunki pracy lodówki zgodnie z warunkami testu.
Odparuj zawór regulujący ciśnienie.
Obwód chłodzenia powietrza powrotnego sprężarki.
5. Regulator temperatury i wilgotności
Przyjmuje kolorowy ekran dotykowy LCD z mikrokomputerem, chiński szeroki kąt widzenia, funkcję wysokiego kontrastu, temperaturę i wilgotność można zaprogramować w tym samym czasie, ze 100 grupami programów 1000 segmentów pamięci, każdy segment 530 godzin 59 minut, można dowolnie podzielić Ustawienia i Z wieloma zestawami funkcji sterowania PID.
6. Specyfikacje kontrolera
Dokładność: temperatura ±0,1°C+1 cyfra, wilgotność ±1% R.H+1 cyfra
Rozdzielczość: temperatura ± 0,01 ° C, wilgotność ± 0,1% RH
Nachylenie temperatury: można ustawić 0,1 ~ 9,9.
Z górnym i dolnym limitem czuwania i funkcją alarmu.
Sygnał wejściowy temperatury i wilgotności kulka sucha i mokra PT100x2.
7 zestawów ustawień parametrów regulacji PID, automatyczne obliczanie PID.
Piłki suche i mokre są automatycznie korygowane.
Urządzenie bezpieczeństwa
System chłodzenia
Przegrzanie sprężarki
Przetężenie sprężarki
Nadciśnienie sprężarki
Przegrzanie wentylatora kondensacyjnego
Zabezpieczenie ciśnienia oleju w sprężarce
Miejsce instalacji
Podłoga jest płaska i dobrze wentylowana
Brak silnych wibracji wokół urządzenia
Brak silnego pola elektromagnetycznego wokół urządzenia
Brak łatwopalnych, wybuchowych, żrących substancji i kurzu wokół sprzętu

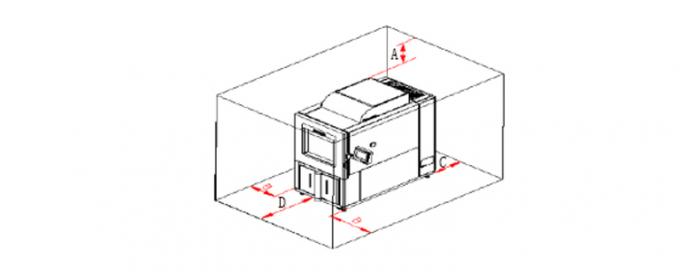

Wokół sprzętu pozostawiono odpowiednią przestrzeń do użytkowania i konserwacji, jak pokazano poniżej:
A: nie mniej niż 10 cm
B: nie mniej niż 60 cm
C: nie mniej niż 60 cm
D: nie mniej niż 120 cm
Woda z kranu
(tylko dla urządzeń grzewczych na mokro z oczyszczaczem wody)
Natężenie przepływu ≥200kg/h,
Ciśnienie wynosi od 0,1 MPa do 0,25 MPa.
Woda z kranu spełnia normy sanitarne dla wody pitnej w GB 5749-1985.
Uwaga: złącze męskie DN15 do maszyny na czystą wodę.
