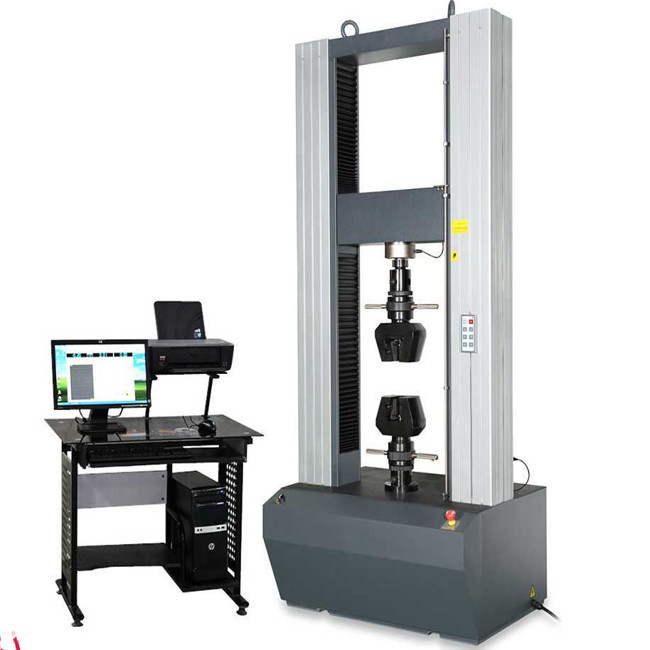

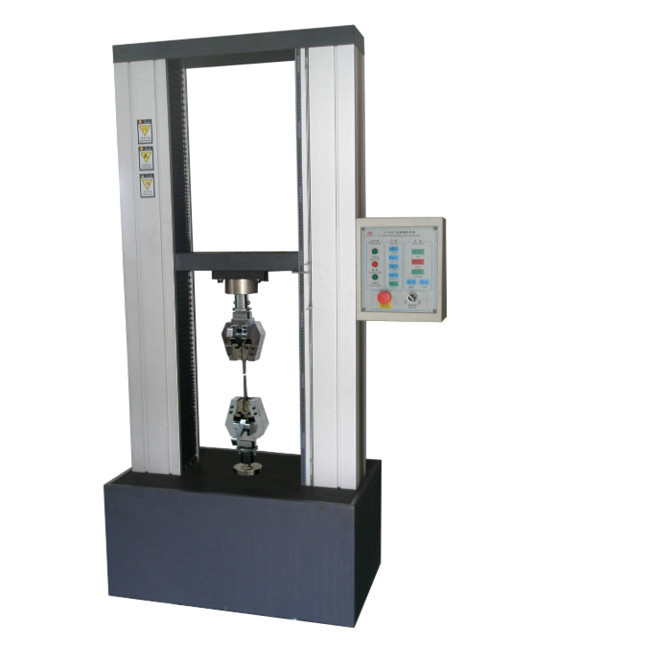

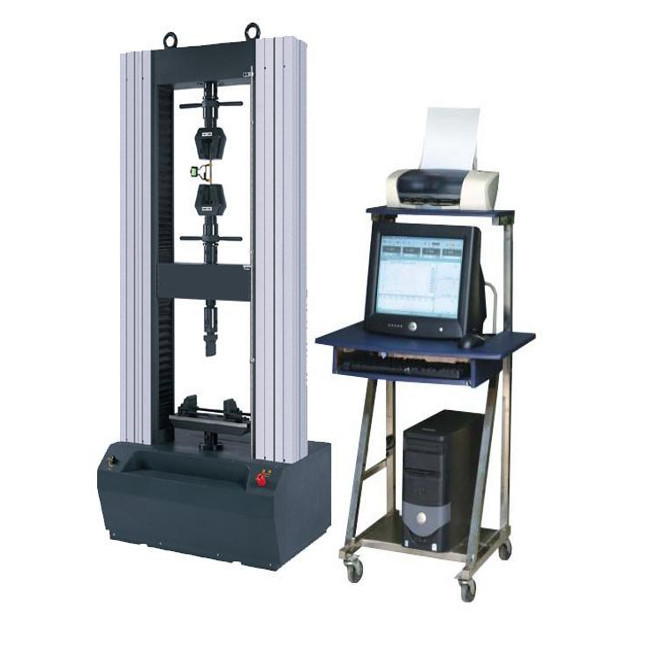

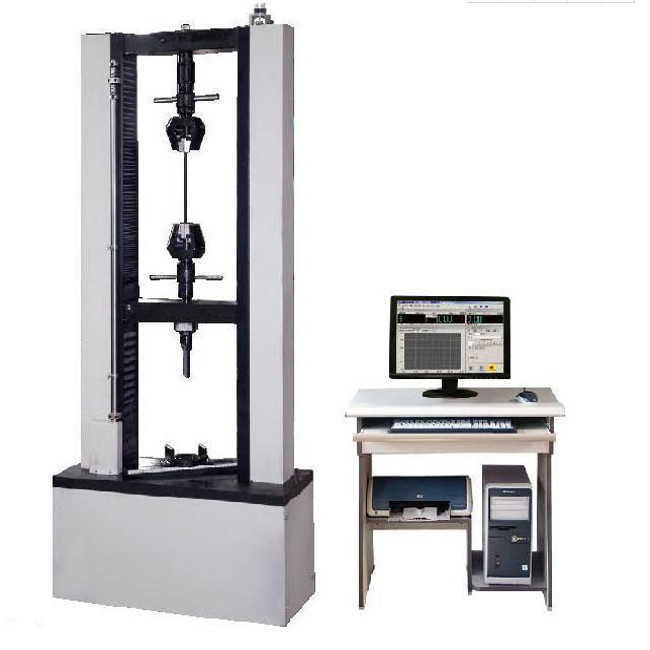

Uniwersalna maszyna do badania rozciągania maszyna do badania rozciągania 30KN Elektromechaniczna
1. Przegląd:
Głównie stosowane do testowania napięcia, kompresji, gięcia, łuszczenia, rozdarcia i innych właściwości mechanicznych materiałów metalowych, niemetalowych i kompozytowych.
Przyjmowanie precyzyjnego automatycznego sterowania i systemu pozyskiwania danych, aby zrealizować pełną cyfryzację dostosowania procesu pozyskiwania danych i kontroli.wytrzymałość na rozciąganie, wytrzymałość na łukanie, wytrzymałość na kompresję, rozciąganie, wydłużanie itp.
Po badaniu główny sterownik może automatycznie obliczać wyniki badań zgodnie z parametrami ustawionymi przed badaniem i w międzyczasie wyświetlać wyniki badań.
Wszystkie parametry można zapytać, wyświetlić i wydrukować.
2.Parametry techniczne:
1. Siła badawcza
Maksymalna siła badania(kN):100kN
Dokładność badania:1 klasa(standardowy)/(0.5 klasaopcjonalnie)
Skuteczny zakres badań:2%-100%FS/(0klasa.5 z 0,4%-100%opcjonalnie)
Rozstrzygnięcie siły:1/300000
Błąd w stosunku do wartości badania:±1%/(0klasa.5 z ± 0.5%opcjonalnie)
2. Prędkość badania
Zakres regulacji prędkości:0.001~200 mm/min ((regulacja prędkości stopniowo mniejszej)/ (można dostosować)
Dokładność:lepsze niż± 1%
Kontrola siłystawkazakres:00,0055%FN
Kontrola siłystawkadokładność kontroli:
kiedy stawka< 0,05FN/s,jest w zakresie± 2%ustawienie wartości
Kiedy stawka≥ 0,05FN/s,jest w zakresie±1%/(0.5 klasa, dokładność ± 0.5%ustawienie wartościopcjonalnie)
Kontrola prędkości deformacjizakres:00,005 ∼ 5%FN
Kontrola prędkości deformacjidokładność:
kiedy stawka< 0,05FN/s,jest w zakresie± 2%ustawienie wartości
Kiedy stawka≥ 0,05FN/s,jest w zakresie± 0,5%ustawienie wartości
3. Dprzeniesienie(ruchome wiązki krzyżowe)
Zakres badań:0~999 mm
rezolucja:00,001 mm
Dokładność badań:lepsze niż± 1%
4.Deformacja
Dedukacjabadaniezakres:długość przyrządu:50 mm,maksymalna deformacja:15 mm (można dostosować)
Efektywny zakres badań:2%~100% FS
Rozstrzygnięcie:00,01 mm
Błąd w stosunku do wartości badania:± 1%
5. Przestrzeń testowa
Efektywna przestrzeń rozciągająca:600 mm(może być dostosowany)
Efektywna przestrzeń kompresowa:600 mm(może być dostosowany)
Skutecznośćtest szerokość:450 mm (może być dostosowany)
6.Wśrodowisko pracy
Temperatura pomieszczenia:10 ~35°C,wilgotność:20% ~80%
| Parametry techniczne |
| Model |
WDW-T50 |
WDW-T100 |
WDW-T200 |
WDW-T300 |
WDW-T600 |
| Maksymalna siła badania |
50kN |
100kN |
200 kN |
300kN |
600kN |
| Poziom dokładności |
0Poziom.5 |
| Zakres pomiaru siły badawczej |
00,2%-100% FS |
| Błąd wskazania siły badawczej |
± 0,5% |
| Rozdzielczość siły badawczej |
Maksymalna siła badawcza 1/500000, cały proces niezależnie od pliku |
| Błąd w oznaczaniu przesunięcia wiązki |
± 0,2% |
| Rozstrzygnięcie o przeniesieniu |
00,015 μm |
| Zakres regulacji prędkości regulacji siły |
00,005~5% FS/S |
| Dokładność kontroli prędkości regulacji siły |
Prędkość jest mniejsza niż ± 2% wartości ustawionej, gdy prędkość jest mniejsza niż 0,05% FS/s, i mniejsza niż ± 0,5% wartości ustawionej, gdy prędkość jest ≥ 0,05% FS/s. |
| Zakres regulacji prędkości deformacji |
00,005~5% FS/S |
| Dokładność kontroli prędkości deformacji |
Prędkość jest mniejsza niż ± 2% wartości ustawionej, gdy prędkość jest mniejsza niż 0,05% FS/s, i mniejsza niż ± 0,5% wartości ustawionej, gdy prędkość jest ≥ 0,05% FS/s. |
| Zakres regulacji prędkości wiązki |
00,001 ~ 500 mm/min |
| Błąd w stosunku do prędkości wiązki |
W zakresie ±0,2% wartości ustawionej |
| Stała siła, stała deformacja, stały zakres sterowania przemieszczeniem |
00,5%-100% FS |
| Stała siła, stała deformacja, dokładność kontroli ciągłego przemieszczania |
Jeżeli wartość ustawienia wynosi ≥10% FS, jest ona w zakresie ±0,1% wartości ustawionej; jeżeli wartość ustawienia wynosi <10% FS, jest ona w zakresie ±1% wartości ustawionej. |
| Przestrzeń rozciągająca (bez urządzeń) |
1000 mm |
1450 mm |
1100 mm |
1250 mm |
| Przestrzeń kompresyjna |
930 mm |
1480 mm |
1100 mm |
1100 mm |
| Skuteczna szerokość badania |
560 mm |
580 mm |
580 mm |
600 mm |
| Wymiary hosta ((mm) |
1010×850×2160 |
1090×820×2740 (jednorazowa przestrzeń) 1090×820×2820 (podwójna przestrzeń) |
1090×820×2475 (spadek) 1090×820×2555 (spadek) |
1420×1145×2915 |
| Podwójne miejsce |
380V/50Hz, ± 10% |
| Władza |
3 kW |
5 kW |
|
40,4 kW |
| Waga gospodarza |
Około 1000 kg. |
Około 1100 kg. |
Około 1200 kg. |
Około 1500 kg. |
| Duże deformacje |
Duży zakres pomiaru deformacji |
Uwaga: |
1. urządzenia do pomiaru układów i deformacji oraz inne akcesoria, skonfigurowane zgodnie z potrzebami klienta |
| Duży błąd deformacji |
2. Zgodnie z wymaganiami użytkownika dla lokalnej regulacji |
| Duża rozdzielczość deformacji |
3 specjalne rozszerzenie przestrzeni testowej można dostosować |
Opakowanie i wysyłka
--- Pudełka kartonowa, drewniana obudowa lub określone opakowanie
1) Opakowanie wewnętrzne: plastikowy worek przeciwpyłowy
2) Opakowanie zewnętrzne: standardowa obudowa drewniana do eksportu z paletą
3) nadaje się do transportu międzynarodowego drogą morską, lotniczą lub inną drogą dostawy.
(Uwaga: możemy dostarczyć specjalne opakowania zgodnie z wymaganiami kupującego.
