Wykonane na zamówienie kompleksowe pomieszczenie do badań temperatury, wilgotności i wibracji

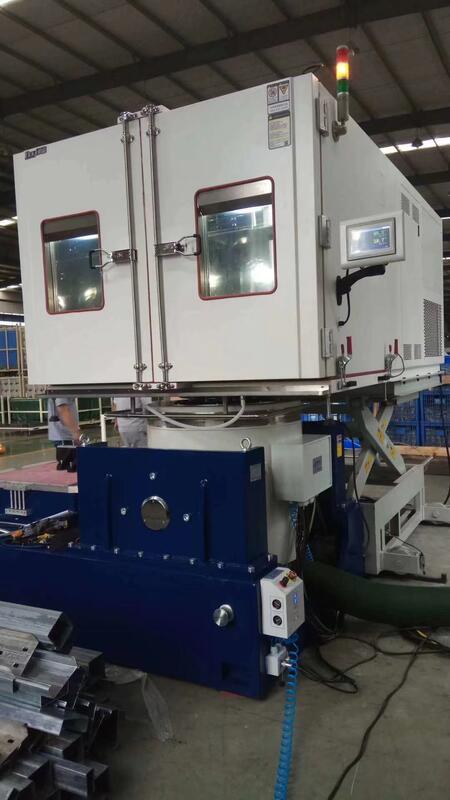

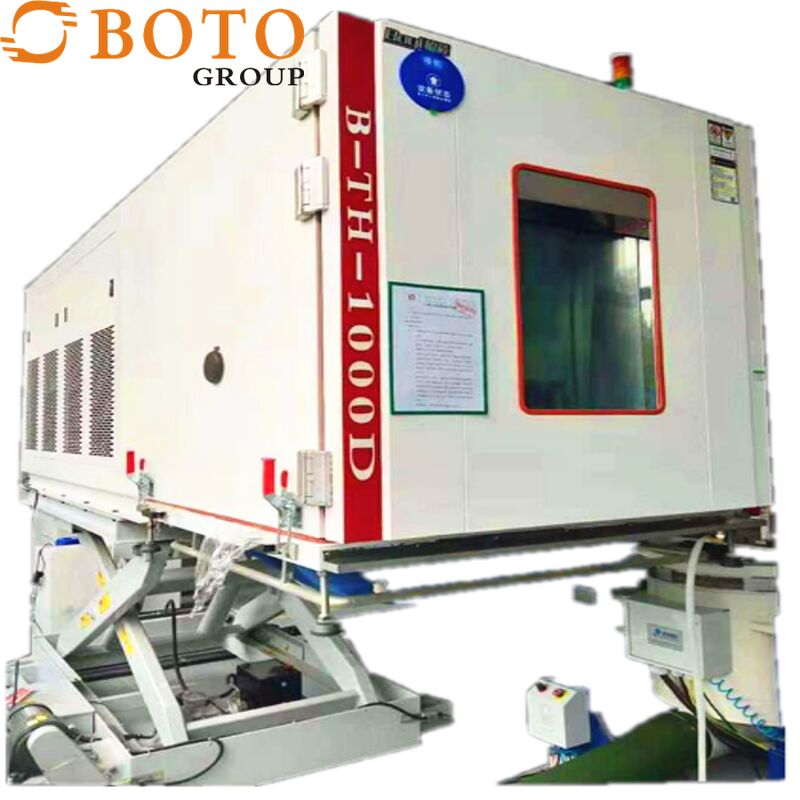

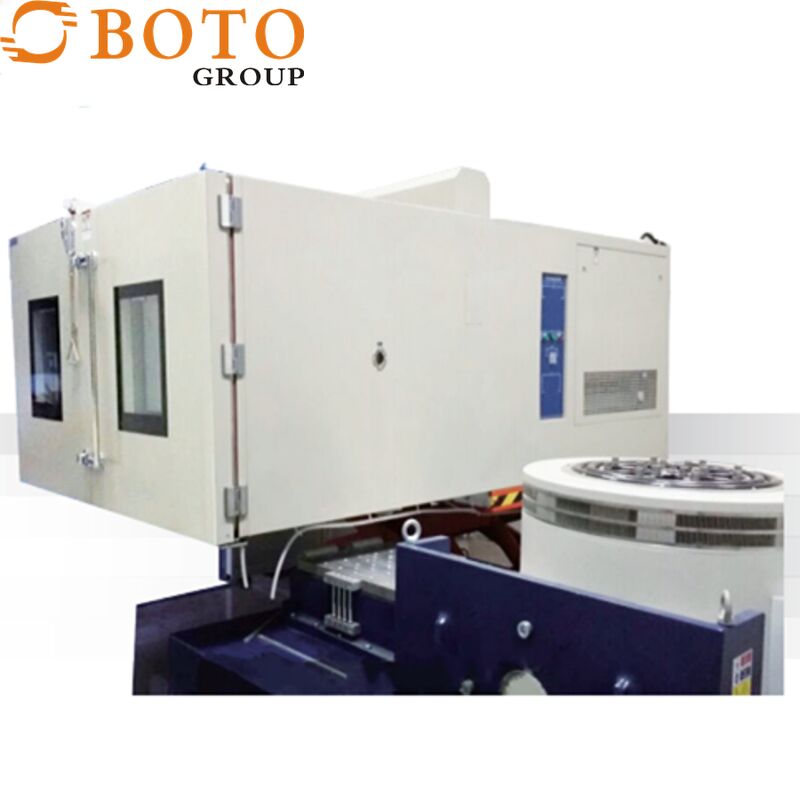

Kompozytywa komora badawcza temperatury, wilgotności i wibracji

Opis normy:

Wskaźniki wydajności spełniają wymagania normy GB5170, 2, 3, 5, 6-95 "Metoda badania podstawowych parametrów urządzeń do badań środowiskowych produktów elektrycznych i elektronicznych: niska temperatura,wysoka temperatura"Podstawowe procedury badań środowiskowych dla produktów elektrycznych i elektronicznych Badanie A: Metoda badania niskiej temperatury GB 2423.1-89 (IEC68-2-1) Podstawowe procedury badań środowiskowych produktów elektrycznych i elektronicznych Test B: Metoda badań w wysokiej temperaturze GB 2423.2-89 (IEC68-2-2) Produkty elektryczne i elektroniczne Produkty podstawowa procedura badań środowiskowych badanie Ca: metoda badań wilgotności stałej GB/T 2423.3-93 (IEC68-2-3) Podstawowe procedury badań środowiskowych produktów elektrycznych i elektronicznych Test Da: Alternatywna metoda badawcza w temperaturze wilgotnej GB/T423.4-93 (IEC68-2-30).

Szczegółowe parametry działania:

1.1 Model: BT-50ZA

1.2: Wnętrze pudełka: W350*H400*D300mm

Wielkość kartonu: W580*H1350*D870mm

1.3 Zakres temperatur: -20 °C ~ 150 °C

1.4 Wahania temperatury: ±0,5°C

1.5 Odchylenie temperatury: ≤±2°C

1.6 Czas podgrzewania: około 40 minut od temperatury pokojowej do 150°C (nieliniowość bez obciążenia)

1.7 Czas chłodzenia: około 60 minut od temperatury pokojowej do -20°C (nieliniowość bez obciążenia)

1.8 Zakres wilgotności powietrza: 20% do 98% R.H.

1.9 Fluktuacja wilgotności: ± 3% R.H.

1.10 Odchylenie wilgotności: ≤ 3%

Struktura i materiał:

A. Materiał pudełka wewnętrznego: blacha ze stali nierdzewnej (SUS # 304)

B. Materiał pudełka zewnętrznego: płytka ze stali nierdzewnej poddana obróbce atomizacyjnej (SUS # 304) lub farba z płytki zimnej (nieobowiązkowa)

C. Materiał izolacyjny: sztywna pianka poliuretanowa i wełna szklana

D. System cyrkulacji powietrza:

(1) Silnik o mocy 1 90 W

(2) Oś przedłużona ze stali nierdzewnej

(3) Wielopłetwy wentylator (SIRCCO FAN)

E. Drzwi skrzynkowe: drzwi z jednego kawałka, okno jedno, otwarcie w lewo, uchwyt po prawej stronie

(1) Okno 260*340*40mm 3 warstwy warstwy próżniowej

(2)Płasko wbudowany uchwyt

(3) Przycisk z tyłu: SUS #304

System zamrażania:

A. Sprężarka: Sprężarka całkowicie zamknięta przywożona z Francji

B. Chłodnik: przyjazny dla środowiska chłodnik R404A

C. Kondensator: silnik z płetwami chłodzącymi

D. Parnik: wieloetapowa automatyczna regulacja pojemności obciążenia typu płetwy

E. Pozostałe akcesoria: suszarka, okno przepływu czynnika chłodniczego, zawór rozszerzający

F. System rozszerzający: system chłodzenia kontroli pojemności

System sterowania:

Oryginał importowany z Korei Południowej, pełny chiński LCD 7-calowy koreański 880 wyświetlacz LCD panel dotykowy, dane wejściowe dialogu ekranu,

Schemat techniczny urządzeń do badania dokładności przyrządów

Temperatura i wilgotność mogą być programowane w tym samym czasie, wyświetlenie krzywej, ustawić wartość / wyświetlanie wartości krzywej.

Gdy usterka jest wyświetlana na ekranie, usterka może zostać wyeliminowana i błędna obsługa może zostać wyeliminowana.i wyświetlane na ekranie w postaci danych.

1Specyfikacje sterownika:

a. Dokładność: temperatura ± 0,1°C, wilgotność ± 1% RH

b. Rozdzielczość: temperatura ± 0.1, wilgotność 1% R.H.

c. nachylenie temperatury: 0,1 do 9,9 można ustawić

d. Z górną i dolną granicą gotowości i funkcją alarmową

e. Wybór sygnału wejściowego temperatury i wilgotności PT 100Ω×2 (sucha żarówka i mokra żarówka)

f. Wydajność przekształcania temperatury i wilgotności: 4 ~ 20 MA

g. 6 grup ustawień parametrów sterowania P.I.D., automatyczne obliczanie P.I.D., automatyczna korekta suchej i mokrej żarówki

2Funkcja wyświetlania ekranu:

a. Wprowadzenie dotykowe, wyświetlanie opcji bezpośrednio na ekranie

b. Bezpośredni wyświetlacz ustawień temperatury i wilgotności (SV) oraz rzeczywistych (PV) wartości (w języku angielskim)

c. Może wyświetlać bieżący numer programu, numer segmentu, pozostały czas i czas cyklu

d. Funkcja bieżącego kumulatywnego czasu

e. Wartość ustawień programu temperatury i wilgotności jest wyświetlana w krzywej graficznej, z funkcją wykonywania krzywej programu wyświetlania w czasie rzeczywistym

f. Z oddzielnym ekranem edycji programu, bezpośrednio wprowadza temperaturę, wilgotność i czas
